В современную эпоху, когда технологии ИИ развиваются благодаря ИТ-революции, для повышения эффективности бизнеса увеличивается количество сцен использования блок-схем ИИ. Искусственный интеллект может автоматически генерировать логические и гибкие процессы из огромных объемов данных, которые могут обеспечить более быстрое рабочее время и более высокую точность, чем традиционное ручное создание.
До сих пор создание блок-схем с использованием кода было основным направлением, но в последние годы внимание уделяется инструментам, которые могут создавать блок-схемы непосредственно без использования кода.
В этой статье подробно описывается, как создать блок-схему ИИ непосредственно с помощью инструмента под названием «NanoBanana».
1. Преимущества и недостатки создания блок-схем с помощью Nano Banana
Nano Banana относится к кодовому названию новейшей ИИ-модели генерации и редактирования изображений «Gemini 2.5 Flash Image», разработанной компанией Google.
Мы перечислим три преимущества и недостатка нанобанана.
✅ < Преимущества >
· Не нужно использовать сложный код, диаграммы могут быть генерированы простыми действиями.
· Высокая точность рисования Логическая структура генерируемых диаграмм красивая и проста для понимания.
· Можно использовать бесплатно, и время генерации диаграмм относительно короткое.
⭕ < Недостатки >
· Вероятность создания желаемой диаграммы за один раз низкая, подсказки нужно изменять несколько раз.
· Полученная диаграмма выводится в виде изображения, поэтому ее невозможно редактировать напрямую.
· При создании диаграмм на русском языке текст иногда может отображаться некорректно. Чтобы избежать подобных ошибок, рекомендуется заранее вводить русский текст вручную, а не полагаться на его автоматическую генерацию.
Nano Banana позволяет создать чистую блок-схему с простыми операциями и за короткие сроки. Кроме того, поскольку его можно использовать бесплатно, можно сказать, что Nano Banana подходит людям, не имеющим опыта создания блок-схем. Однако, поскольку сложно внести незначительные изменения, используйте другие инструменты, если вы хотите гибко изменять или создавать детальные блок-схемы.
2. Шаги по созданию блок-схемы с помощью Nano Banana
Давайте на самом деле создадим блок-схему с помощью Nano Banana.
В этой статье мы рассмотрим рабочий процесс «веб-разработки» в качестве примера.
Шаг 1. Разложить задачу
Разбить задачи, необходимые для разработки веб-страниц.
Например, он разделен на следующие 8 пунктов. (В скобках на английском языке.)
・Определение требований
Информационный дизайн (Information Architecture)
Создание проводной рамки (Wireframe Creation)
Производство дизайна (Visual Design)
Кодирование (Coding)
・Испытания (испытания и пусконаладочные работы)
Открытость (Deployment)
Обслуживание и обновления (Maintenance & Updates)
Шаг 2. Войти в Nano Banana
Посетите и войдите на следующий сайт.
https://aistudio.google.com/
Если отображается экран Google AI Studio, убедитесь, что это «Studio» → «Chat», а верхний элемент на правой панели — «Nano Banana».
Шаг 3. Подсказка для ввода
Подсказки в принципе рекомендуется делать на английском языке. Причина в том, что недостаток NanoBanana заключается в том, что если вы создаете подсказки на русском языке, это может вызвать искаженные символы.
Следующий пример подсказки иллюстрирует, что указано.
< Пример подсказки >
Создайте горизонтальную блок-схему в однострочном макете, показывающую этапы процесса веб-разработки.
→ Инструкция по созданию 8 шагов в горизонтальной одноколонной блок-схеме. Задавая структуру, можно легко сгенерировать нужную блок-схему.
1. Определение потребностей
2. Информационная архитектура
3. Создание Wireframe
4. Визуальный дизайн
5. Кодирование
6. Испытания и наладка
7. Развертывание
8. Обслуживание и обновление
→ Укажите 8 задач, разбитых на шаге 1.
Включите точки принятия решений с разветвленными путями, такими как возврат кодирования, если тест не удается. Используйте четкие визуальные эффекты, лаконичные этикетки и значки для каждого шага. Сделайте процесс интуитивно понятным и визуально увлекательным.
→ Указывает, что ветвь включена, например, кодировка возвращается при неудачном тесте. Он также инструктирует каждый шаг стать красивой блок-схемой с использованием простых для понимания визуальных эффектов, лаконичных тегов и значков. Однако, если вы указываете слишком много, вы можете создать уродливые блок-схемы, поэтому лучше всего кратко обобщить содержание инструкций.
Шаг 4. Настройка параметров в правой панели
Объясните значение и эффект каждого параметра в правой панели.
・Температура (уровень креативности)
Вы можете настроить «креативность» выходного контента.
Чем ближе к 0, тем больше выводимый контент соответствует фактам, чем ближе к 1, тем уникальнее и креативнее выводимая статья.
・Добавить стоп‑последовательность
Вы можете указать любую строку и установить ее для прекращения генерации при выводе указанной строки. Установите этот параметр, если вы хотите предотвратить смешивание нескольких ответов или остановить вывод на определенном разделителе.
・Длина выхода
Вы можете контролировать количество генерируемого текста. Если вы хотите выводить краткий контент или сократить время вывода, установите меньшее число.
・Top‑P (вероятностный отбор)
Вы можете отрегулировать «ширину словаря» сгенерированного текста. Чем ближе к 0 вы будете использовать только слова с более высокой вероятностью, а чем ближе к 1 вы будете выбирать из более широкого словарного запаса. Эффективно, если установлено вместе с температурой. Если вы хотите быть творческим, уменьшите и то, и другое, если вы хотите точности.
Шаг 5. Запустить и ждать
После ввода подсказки в чате нажмите кнопку «Runprompt», чтобы запустить процесс генерации и просмотреть результаты. Время, необходимое для генерации, варьируется в зависимости от контента.
Шаг 6. Повторите подсказки и измените их
Отрегулируйте подсказки до тех пор, пока не получите удовлетворительный результат, чтобы завершить конечный рисунок. Если вы хотите изменить полученную диаграмму, вы можете воспользоваться другими инструментами редактирования изображений.
Если в примере в этой статье 8 элементов не выводятся правильно, запустите 4 элемента дважды отдельно и измените каждую диаграмму с помощью инструмента редактирования изображений, такого как canva.

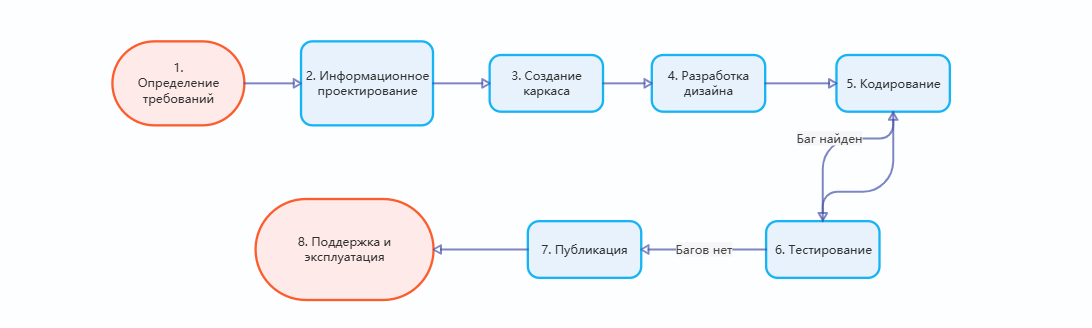

< Примеры блок-схем >
3. Советы и соображения при создании советов
При создании подсказок обратите внимание на следующие три момента для плавного создания блок-схемы.
① Ввод на английском языке более точен, чем на русском.
Поскольку NanoBanana является инструментом, разработанным Google, если вы указываете на английском языке, вы создадите блок-схему с высоким уровнем удовлетворения. Если точность высока, вы можете избавиться от хлопот многократных модификаций и повысить эффективность бизнеса. Кроме того, недостатком является то, что, как упоминалось ранее, если подсказка сделана на русском языке, вероятность искаженного символа высока, поэтому количество изменений соответственно увеличится.
② Содержание инструкции по вводу кратко и понятно.
Чем больше контента вводится, тем ниже не только точность, но и дольше время генерации. Поэтому старайтесь вводить контент максимально кратким и не вводить слишком много информации, чтобы диаграмма могла быть плавно создана и изменена.
③ Не слишком доверяйте точности Nano Banana в сочетании с другими инструментами редактирования изображений
NanoBanana — это инструмент для создания простых и понятных диаграмм. Поскольку он не подходит для детального рисования, если он может быть изменен в определенной степени, рекомендуется использовать другие инструменты редактирования изображений для детальных изменений.
4. Сравнение различных методов изготовления блок-схем ИИ
Помимо Nano Banana, существуют и другие инструменты для генерации блок-схем ИИ. Их сравнение кратко изложено в таблице ниже.
| Наименование инструмента | Особенности |
|---|---|
| GitMind |
Автоматическая генерация блок-схемы при запросе. Вы можете сделать блок-схему непосредственно на русском языке. Хотя существуют также бесплатные планы, существуют ограничения на количество графиков, которые можно сделать. |
| Miro |
Он может быть сгенерирован автоматически, указывая блок-схему и вводя содержимое. Можно сгенерировать на русском языке. Шаблоны богаты. Хотя существуют также бесплатные планы, существуют ограничения на количество графиков, которые можно сделать. |
| Lucidchart |
Он может быть сгенерирован автоматически, указывая блок-схему и вводя содержимое. Можно сгенерировать на русском языке. Богатый дизайн. Хотя есть и бесплатные планы, существуют ограничения на то, какие функции можно использовать. |
| EdrawMax |
Он может быть сгенерирован автоматически, указывая блок-схему и вводя содержимое. Можно сгенерировать на русском языке. Десятки тысяч шаблонов могут использовать мозг. Вы можете импортировать и экспортировать различные форматы, такие как файлы CSV и PNG. |
5. Инструмент для создания блок-схемы ИИ EdrawMax
Представлены различные инструменты создания блок-схем ИИ, в том числе простой в использовании инструмент EdrawMax.

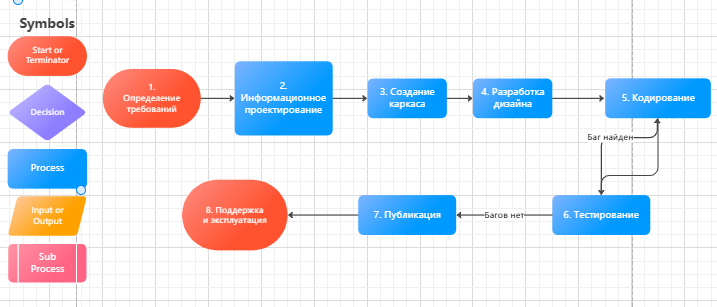

< Пример сгенерированной блок-схемы >

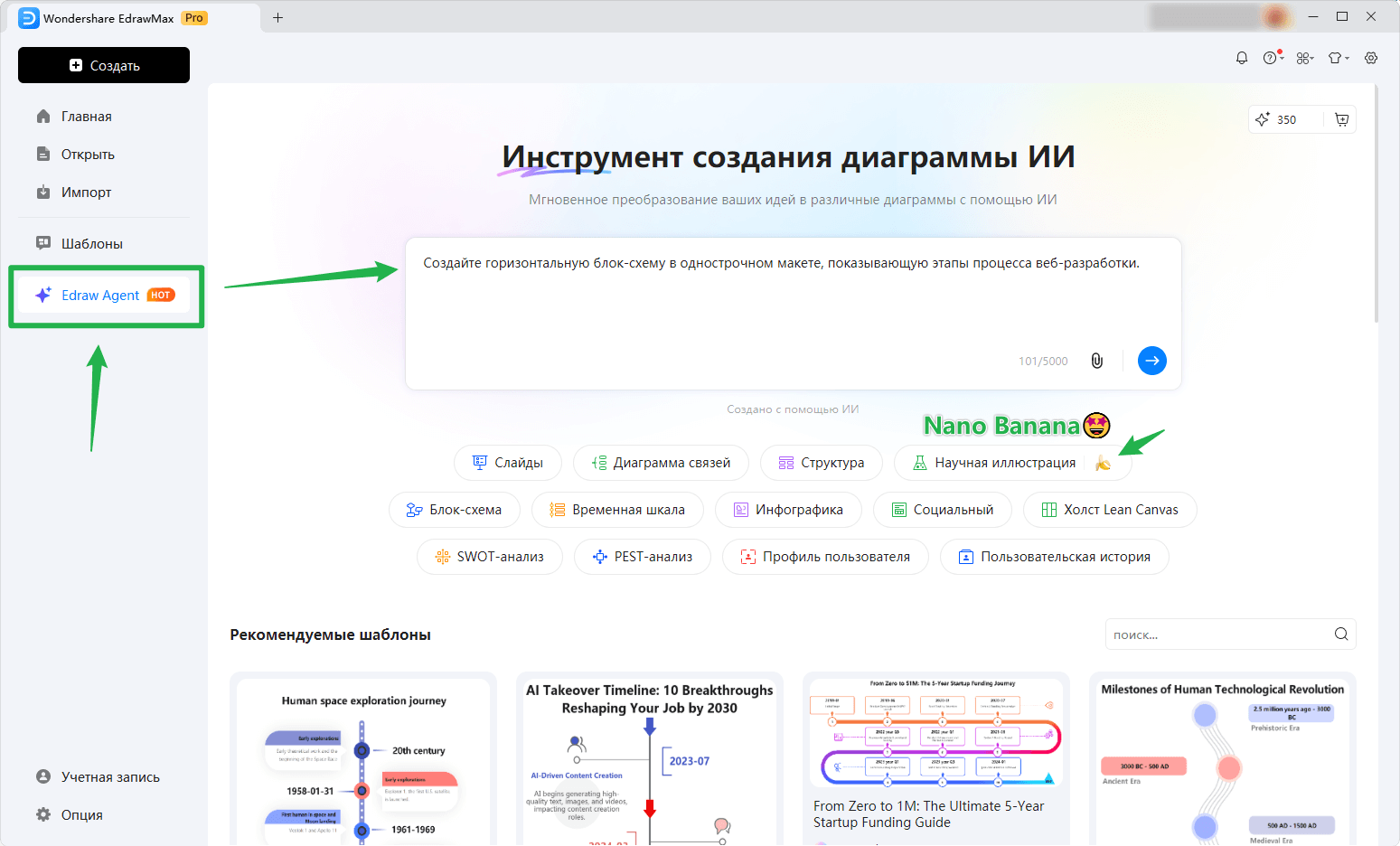

Нажмите Edraw AI на левой панели EdrawMax.

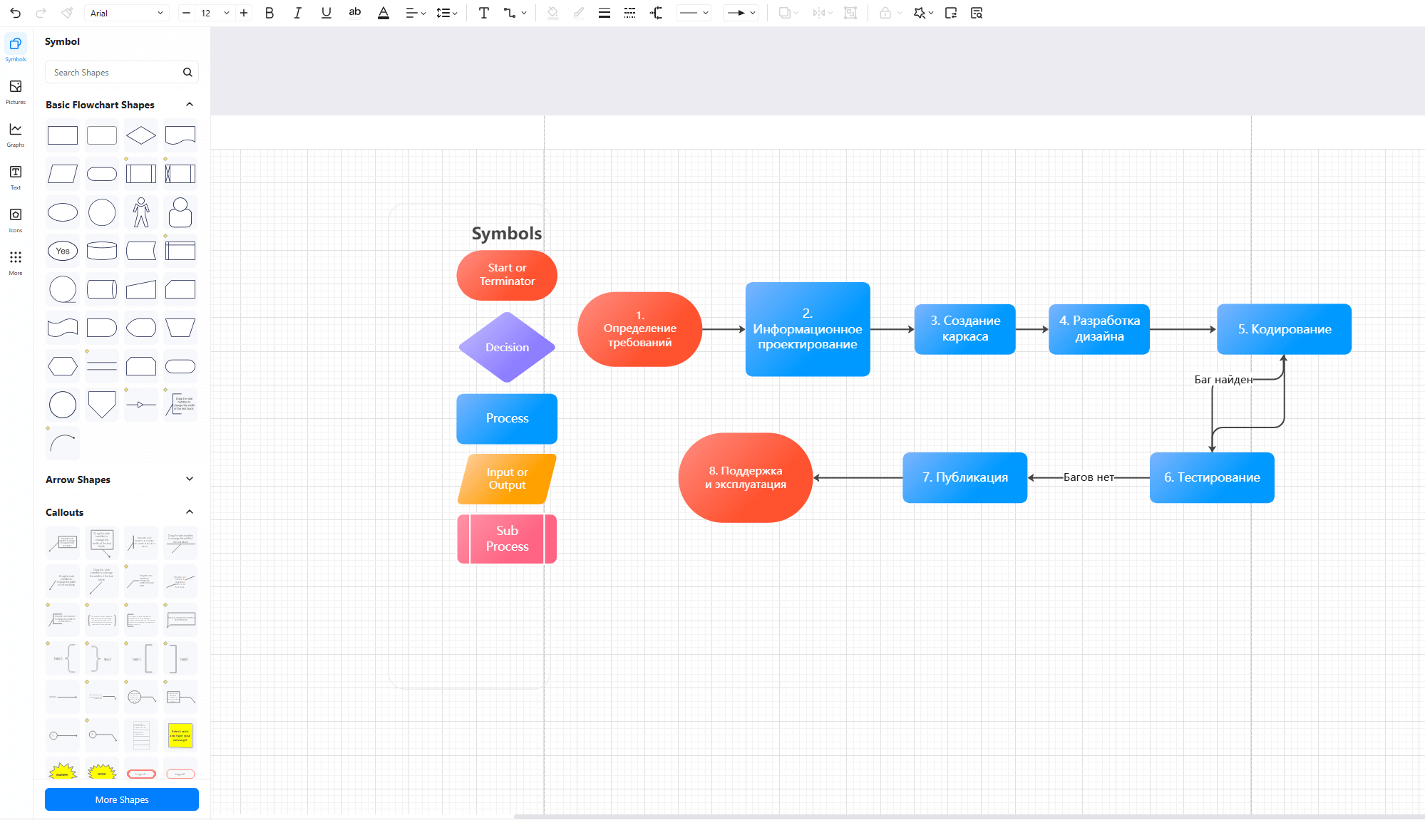

Введите подсказку в чате, укажите «блок-схему» и запустите ее, и вы можете просто нарисовать блок-схему.

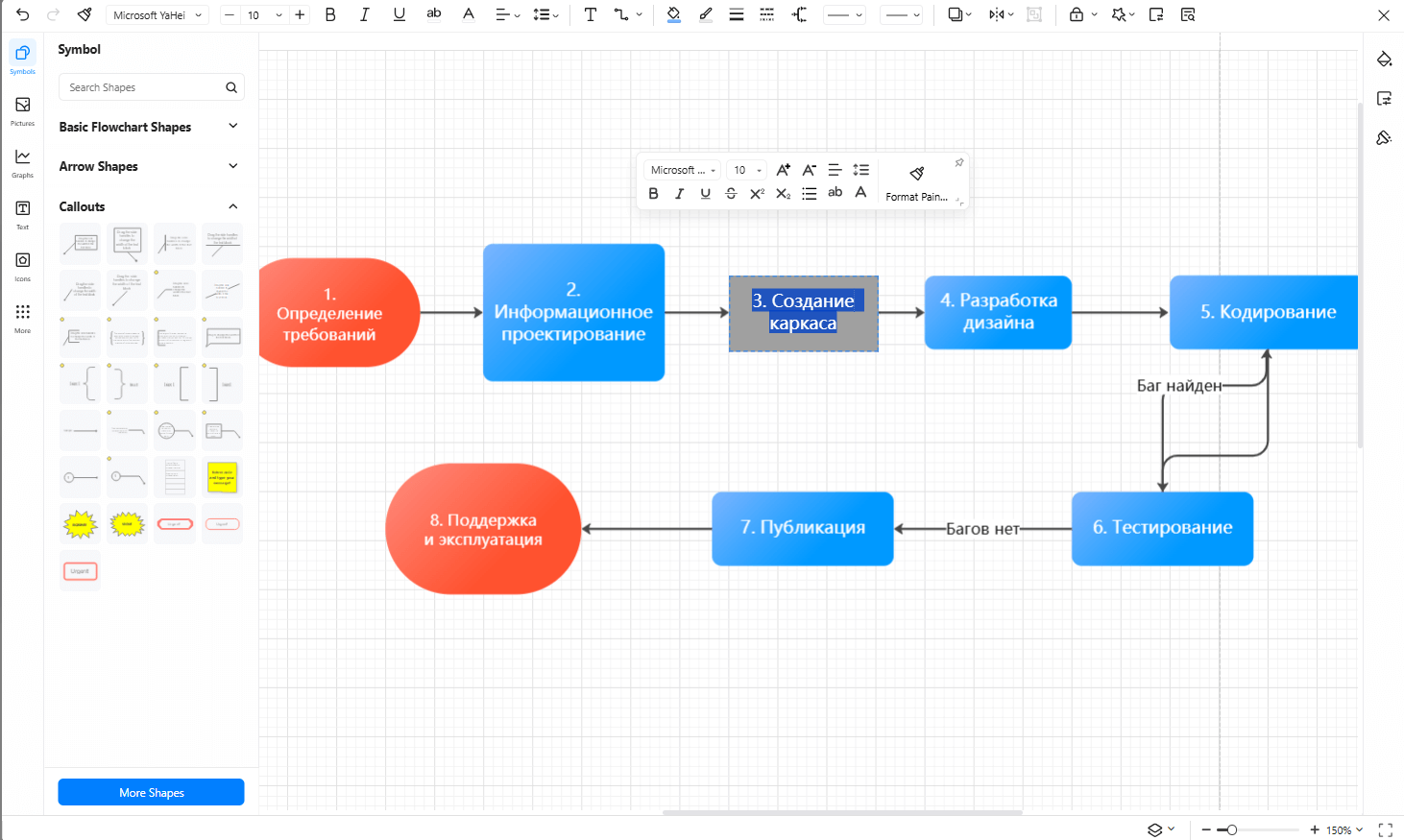

Кроме того, если вы хотите изменить график нарисованной блок-схемы, вы можете щелкнуть целевой график, а затем нажмите кнопку «Заменить», чтобы изменить его на любимый график.
